sensores magnetostatticos

Sensores magnetostáticos
Estos sensores sirven para medir un campo magnetico de corriente continua. Al contrario de los sensores inductivos son mucho mas apropiados para la miniaturización y se pueden fabricar economicamente con los medios de la tecnología de los microsistemas. Dentro de estos sensores los mas extendidos son los galvanomagnéticos (efecto Hall, principalmente).
Los sensores de "efecto Hall" basan su funcionamiento en hacer pasar una corriente eléctrica a través de una una placa Hall (M), en el sentido representado por Iv y a su vez se le somete a la acción de un campo magnético (B) cuyo flujo tenga sentido perpendicular a la corriente eléctrica, cuando se hace variar el flujo magnético aparece una tensión (UH) entre las placas de contacto (D1 y D2). Este efecto es particularmente acusado cuando la placa (M) sometida a la corriente eléctrica y la acción del campo magnético es de un material semiconductor.
Tanto las superficies conductoras situadas en los extremos (D1 y D2), como la placa de semicondutor, permanecen fijos sin someterse a movimiento alguno. El campo magnético (B) es creado por unos imanes permanentes, situados lateralmente sobre la capa de semiconductor. Puede cortarse este campo magnético mediante una pantalla apropiada, de manera que en alguno momentos la placa de semiconductor no este sometida a él. La corriente Iv se mantiene constante por medio de una fuente de alimentación que se conecta a ambos laterales de la placa semiconductora.




Sensor de mariposa

Aplicación
Este sensor detecta el ángulo de giro de la mariposa de aire del motor de gasolina. Los motores equipados con el sistema monopunto (Mono Motronic) disponen así de una señal de carga secundaria que es utilizada entre otras cosas como información adicional para funciones dinámicas, para identificar el régimen de funcionamiento (ralentí, carga parcial, plena carga) y como señal de marcha de emergencia en caso de fallar el sensor de carga principal (medidor de masa de aire). Para el empleo del sensor de mariposa como sensor de carga principal se consigue la precisión necesaria mediante dos potenciómetros para dos campos angulares.
El par motor exigido lo ajusta el sistema Mono Motronic mediante la mariposa de aire. Para comprobar si la mariposa ocupa la posición calculada, un sensor adecuado evalúa la posición de la mariposa (regulación de la posición). Para asegurar el funcionamiento, este sensor posee dos potenciómetros que trabajan en paralelo (redundancia) y con tensión de referencia separada.

sensores de alta fidelidad

Con arreglo a sus funciones, los sensores para el sector del automóvil se pueden ordenar en tres clases de fiabilidad según su importancia:
• Dirección, frenos, protección de los pasajeros
• Motor/cadena cinemática, tren rodaje/neumáticos
• Confort, diagnosis, información y protección contra el robo.
La exigencias mas altas en el sector del automóvil se corresponden con las exigencias que se utilizan en los sectores de la aeronáutica y astronáutica.
La fiabilidad de los sensores es garantizada por técnicas de construcción que utilizan componentes y materiales sumamente seguros. Se procura la integración consecuente de los sistemas para evitar en lo posible conexiones separables y el riesgo de fallos en los mismos. Cuando es necesario, se emplean sistemas de sensores redundantes (sensores de igual función que, por razones de seguridad, efectúan mediciones paralelas).
Bajos costes de fabricación
Los automóviles actuales poseen a menudo de 60 a 70 sensores. Comparado estos sensores con otros utilizados en otros campos, tienen un reducido coste de fabricación. Estos costes pueden llegar a ser: hasta 100 veces inferior al coste de fabricación de sensores convencionales de igual rendimiento. Como excepción están los sensores que pertenecen a nuevas tecnologías que se aplican al automóvil, los costes iniciales de estos son normalmente mas altos y van luego disminuyendo progresivamente.
Duras condiciones de funcionamiento
Los sensores se hallan en puntos particularmente expuestos del vehículo. Están sometidos por tanto a cargas extremas y han de resistir toda clase de esfuerzos:
• Mecánicos (vibraciones, golpes)
• Climáticos (temperatura, humedad)
• Químicos (ejemplo: salpicaduras de agua, niebla salina, combustible, aceite motor, acido de batería)
• Electromagnéticos (irradiaciones, impulsos parasitos procedentes de cables, sobretensiones, inversión de polaridad).
Por razones de eficacia los sensores se sitúan preferentemente en los puntos donde se quiere hacer la medición, esta disposición tiene el inconveniente de que el sensor esta mas expuesto, a interferencias de todo tipo, como las enumeradas anteriormente.
Alta precisión
Comparada con las exigencias impuestas a los sensores de procesos industriales, la precisión requerida de los sensores del automóvil es, salvo pocas excepciones (ejemplo: sondas volumétricas de aire), mas bien modesta. Las tolerancias admisibles son en general mayor o igual a 1% del valor final del alcance de medición, particularmente teniendo en cuenta las influencias inevitables del envejecimiento.
Para garantizar la alta precisión, es suficiente de momento (hasta cierta medida) disminuir las tolerancias de fabricación y refinar las técnicas de equilibrado y compensación. Un avance importante vino con la integración híbrida o monolítica del sensor y de la electrónica de tratamiento de señales en el punto mismo de medición, hasta llegar a obtener circuitos digitales complejos tales como los convertidores analogico-digitales y los microordenadores.




Los llamados "sensores inteligentes" utilizan hasta el máximo la precisión intrínseca del sensor y ofrecen las siguientes posibilidades:
• Alivio de la unidad de control.
• Interface uniforme, flexible y compatible con el Bus.
• Utilización de los sensores por varios sistemas.
• Aprovechamiento de efectos físicos de reducida amplitud, así como de efectos de medición de alta frecuencia (amplificación y demodulación en el mismo lugar).
• Corrección de divergencias del sensor en el punto de medición, así como equilibrado y compensación comunes del sensor y de su electrónica, simplificadas y mejoradas por memorización de las informaciones correspondientes en una memoria PROM.

SENSORES EN EL VEHICULO

Clasificación
Los sensores para automóviles pueden clasificarse teniendo en cuenta distintas características como son:
Función y aplicación
Según esta característica los sensores se dividen en:
• Sensores funcionales, destinados principalmente a tareas de mando y regulación
• Sensores para fines de seguridad y aseguramiento (protección antirrobo)
• Sensores para la vigilancia del vehículo (diagnosis de a bordo, magnitudes de consumo y desgaste) y para la información del conductor y de los pasajeros.
Según la señal de salida
Teniendo en cuenta esta característica los sensores se pueden dividir en:
• Los que proporcionan una señal analógica (ejemplo: la que proporciona el caudalimetro o medidor de caudal de aire aspirado, la presión del turbo, la temperatura del motor etc.)
• Los que proporcionan una señal digital (ejemplo: señales de conmutación como la conexión/desconexión de un elemento o señales de sensores digitales como impulsos de revoluciones de un sensor Hall)
• Los que proporcionan señales pulsatorias (ejemplo: sensores inductivos con informaciones sobre el numero de revoluciones y la marca de referencia)

Particularidades de los sensores del automóvil
A diferencia de los sensores convencionales, los utilizados en el sector del automóvil están diseñados para responder a las duras exigencias que se dan en el funcionamiento de los vehículos a motor, teniendo en cuenta una serie de factores como son los que se ven en la figura inferior:

Sensores inductivos

Los sensores inductivos de bobina estaban ya disponibles para la medición de velocidades de rotación cuando no existía aún ninguna versión en absoluto o todavía no adecuada en tecnología magnetoestática (efecto Hall).
Los sensores inductivos de velocidad de rotación constan en principio de tres componentes magnéticos esenciales (figura superior):
• bobina fija,
• pieza de hierro dulce
• imán permanente.
Los sensores inductivos actuales están constituidos preferentemente por un imán de barra (figura arriba, pos. 1) con espiga polar de hierro dulce (3) que soporta la bobina de inducción (4) de dos conexiones. Cuando gira una corona dentada ferromagnética (5) u otro rotor de estructura similar por delante de este detector, se induce en la bobina una tensión proporcional (casi sinusoidal) a la variación del flujo magnético en función del tiempo.
Los sensores inductivos son siempre, por tanto, sensores dinámicos. En principio no son apropiados para detectar velocidades extremamente lentas (casi estáticas o estáticas), pues su señal de salida tiende entonces a ser cero.
Para que la unidad de control pueda efectuar una evaluación segura y fiable, la tensión generada por el sensor debería ser de 30 mV como mínimo. La desventaja de los sensores inductivos, sin embargo, reside en el hecho de que su tensión de salida puede tener a grandes velocidades valores muy altos, superiores en mucho a 100 V, que son difíciles de procesar por vía electrónica.
Si las altas puntas de tensión son recortadas con la ayuda de diodos Zener, se producen muy pronto considerables errores angulares a causa de la variación consecutiva de la impedancia de carga del sensor. Eso puede ser muy desfavorable por lo menos en el caso de los sensores angulares de cigüeñal y de árbol de levas, que participan en la regulación del avance del encendido. Para estas aplicaciones se requiere una tolerancia angular de aprox. 0,2°.

Las coronas dentadas montadas en los cigüeñales y las ruedas (ABS) están previstas para cubrir entrehierros de hasta 0,8 o 1,5 mm. La marca de referencia necesaria para el encendido se obtiene suprimiendo un diente o llenando un hueco entre dientes. Se identifica por la mayor distancia de los pasajes por cero y genera (como si hubiera un diente más grande) una tensión de señal mucho más alta.

Ventajas de los sensores inductivos
• Bajos costes de fabricación,
• Alta estabilidad a perturbaciones: baja resistencia interna estática (más elevada en modo dinámico), ninguna electrónica local (pasividad eléctrica) que haya de ser protegido
• Ningún problema en caso de derivas de la tensión continua (principio de medición dinámico)
• Amplio margen de temperaturas (depende sobre todo de la masa de llenado).
Desventajas
• Límites de reducción del tamaño constructivo en caso de tecnología de bobinaje convencional
• Señal de salida dependiente de la velocidad de rotación, no sirve para movimientos casi estáticos
• Sensibilidad a variaciones del entrehierro.
Ejemplos de aplicación
• Sensor inductivo de la velocidad de rotación del motor (sensor de revoluciones del cigüeñal),
• Sensor inductivo de la velocidad de giro de rueda,
• Sensor inductivo de la velocidad de rotación del árbol de levas (encendido transistorizado de detector inductivo TZ-I),
• Sensor de movimiento de aguja (inyección diesel).

Sensores magnetostáticos
La detección casi estática de la velocidad de rotación se puede realizar con eficacia mediante sensores magnetostáticos. Su señal de salida independiente de la velocidad de rotación y únicamente dependiente del campo magnético facilita y simplifica, incluso en el caso de velocidades elevadas, el tratamiento electrónico de tensiones de señales de valores limitados. Ofrecen además una posibilidad de miniaturización del sensor y la ventaja de tener integrados la amplificación y el tratamiento de las señales en ellos mismos. Gracias a su pequeño tamaño de construcción se pueden realizar también fácilmente sistemas múltiples tales como p. ej. configuraciones diferenciales o sistemas de detección integrada del sentido de rotación. Una desventaja importante de tales sensores activos radica sin embargo en el hecho de que el margen de su temperatura de funcionamiento lo determina muy ampliamente la correspondiente electrónica de evaluación a base de componentes de silicio que, en general, no puede resistir temperaturas tan altas como los elementos sensores mismos. Desde hace algún tiempo se suministran a opción sensores activos equipados con una salida de corriente (bipolares), de modo que la económica conexión bifilar de los sensores inductivos de bobina no podrá ser considerada en el futuro ya como una ventaja específica.
Barreras Hall
Un ejemplo de sensor manetostático es la "barrera Hall" (utilizado p. ejemplo como sensores generadores de impulsos en el distribuidor de encendido). Los correspondientes circuitos electrónicos de alimentación y de evaluación de las señales están integrados directamente en el mismo chip del sensor.
Este "C.I. Hall" (realizado en tecnología bipolar para temperaturas continuas <150°C y conexión directa a la red de a bordo) se encuentra en un circuito magnético prácticamente cerrado, consistente en un imán permanente y piezas polares (figura inferior). El entrehierro aún restante lo recorre un rotor de pantallas de magnetismo dulce (p. ej. accionado por el árbol de levas). Cuando una pantalla penetra en el entrehierro cortocircuita el flujo magnético (es decir, lo desvía del sensor); cuando la pantalla abandona el entrehierro, el hueco entre pantallas del rotor deja que el flujo atraviese sin obstáculo el sensor. El funcionamiento fiable del sensor está garantizado también si el rotor de pantallas penetra con profundidad irregular en la barrera o si la posición del entrehierro se desplaza en sentido radial, es decir, verticalmente al sentido de rotación.

Sensores electromagnéticos (radar)

El radar lo consideramos como un sensor, pues mide la distancia, la velocidad relativa y la posición lateral de los vehículos que marchan delante. Para ello el radar (Radiation Detecting and Ranging) emite paquetes de ondas milimétricas. Para su empleo en la circulación por las principales marcas de automóviles se ha autorizado la banda de frecuencias de 76...77 GHz (longitud de onda = 4 mm). Los paquetes de ondas emitidos son reflejados por las superficies de metal o material de alta dielectricidad y son detectados de nuevo por el módulo receptor del radar. La duración y/o frecuencia de las señales recibidas es comparada con la de las señales emitidas. A fin de que la comparación pueda ser utilizada para las interpretaciones deseadas, el paquete de ondas que ha de ser emitido es conformado en función del transcurso frecuencia-tiempo (modulación). Los modos más conocidos son la modulación de impulsos, en la que se forman impulsos de una dimensión de 10...30 ns (lo que corresponde a una longitud de 3...10 m), y la modulación de frecuencia, que en el momento de la emisión varía la frecuencia (momentánea) de las ondas en función del tiempo.


La señal recibida ha de ser demodulada para que pueda suministrar la información deseada. Si se trata de una señal de modulación de impulsos, se mide el tiempo transcurrido y entre la emisión y la recepción puede ser determinada a partir de esta diferencia de tiempo y en relación con la velocidad de la luz "c" (aproximadamente 300.000 km/s):
d = t . c/2
El divisor 2 tiene en cuenta el recorrido de ida y vuelta de la señal (ejemplo: t = 1 µs corresponde a una distancia de d = 150 m}.
Si se trata de la modulación de frecuencia, la variación de la frecuencia tiene lugar durante la emisión. En caso de variación lineal, la señal de impacto retardada en función del tiempo de recorrido presenta, en comparación con la señal actual emitida, una diferencia de frecuencia que es proporcional a la distancia (para 100 MHz/ms y una distancia d = 150 m, la deferencia de frecuencia obtenida es de 100 kHz). Si bien la velocidad relativa del objeto de medición se puede determinar a partir de mediciones sucesivas de la distancia, este parámetro se puede medir con una fiabilidad y precisión considerablemente mayores utilizando el efecto Doppler.
En caso de un acercamiento aumenta la frecuencia de las ondas recibidas en 510 Hz por m/s de velocidad relativa (a 76 GHz).
La posición lateral del objeto del radar constituye la tercera dimensión de base buscada. Esta sólo puede ser determinada si el haz del radar es dirigido en diferentes direcciones; partiendo de la intensidad de la señal, se determina la dirección que ofrece la reflexión más fuerte. Para ello es necesario un rápido barrido ("scanear") mediante un haz o una configuración multihaz. Con varias antenas.

Sensores de pedal acelerador

Aplicación
El deseo de aceleración, de marcha constante o de reducir la velocidad lo manifiesta el conductor en un motor de mando convencional accionando con el pedal acelerador la válvula de mariposa del motor de gasolina o la bomba de inyección del motor Diesel, mecánicamente a través de un cable o un varillaje.
Cuando el motor está equipado con un sistema de mando electrónico, un sensor de pedal acelerador (también llamado transmisor de posición del pedal) realiza la función de la unión mecánica. El detecta el recorrido o la posición angular del pedal y lo transmite eléctricamente a la unidad de control del motor.

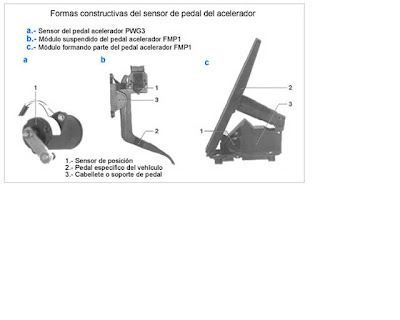

Como alternativa al sensor individual (figura inferior posición "a") existen también módulos de acelerador (b, c) como unidades listas para el montaje, compuestas de pedal y sensor en el mismo conjunto. Estos módulos no requieren trabajos de ajuste en el vehículo.


Estructura y funcionamiento
Sensor potenciométrico de pedal acelerador
Su componente principal es un potenciómetro en el que se ajusta una tensión en función de la posición del acelerador. Con ayuda de una curva característica de sensor almacenada, la unidad de control convierte esta tensión en el recorrido relativo o posición angular del acelerador.
Para fines de diagnosis y para el caso de un funcionamiento irregular hay integrado un sensor redundante (doble). Este es parte integrante del sistema de control. Una versión del sensor trabaja con un segundo potenciómetro que en todos los puntos de servicio suministra siempre la mitad de la tensión del primer potenciómetro, a fin de recibir dos señales independientes para la identificación de defectos (figura inferior). Otra versión trabaja, en lugar del segundo potenciómetro, con un interruptor de ralentí que señala a la unidad de control la posición de ralentí del pedal acelerador. Para vehículos con cambio automático, un interruptor adicional puede generar una señal eléctrica de sobregás.

sensor de gasolina

Sensor de nivel de combustible

Aplicación
La tarea de este sensor es detectar el nivel actual de llenado del depósito de combustible y transmitir una señal correspondiente a la unidad de control y/o al instrumento indicador en el cuadro de instrumentos del vehículo. Junto con la electrobomba de combustible, el filtro de combustible, etc., este sensor constituye una parte integrante de las unidades que están montadas en los depósitos de gasolina o gasóleo y aseguran la alimentación fiable del motor.


Estructura
El sensor de nivel (figura inferior) consta de un potenciómetro encapsulado estanco al combustible y conectado en forma de resistencia variable, un brazo cursor (resorte cursor), conductores impresos (contacto doble), una placa portarresistencias y conexiones eléctricas. La palanca en cuyo extremo se encuentra el flotador (orientable o fijo, en función de la aplicación) de nitrófilo resistente al combustible, está fijada en el eje giratorio (pivote) del potenciómetro y, por tanto, también en el resorte cursor. El diseño de la placa portarresistencias y la forma del flotador y de su palanca están adaptados a la conformación respectiva del depósito de combustible.

Funcionamiento
:Al variar el nivel de combustible, el brazo detector, fijamente unido a través del pivote con la palanca del flotador, se desliza con sus cursores especiales (remaches chapeados para contactos) a lo largo de las pistas resistivas del potenciómetro doble. Entonces transforma el ángulo de giro del flotador en una relación de tensiones proporcional al ángulo. Unos topes de fin de carrera limitan el margen ángular de 100° para los niveles mínimo y máximo.
La tensión de funcionamiento es de 5...13 V.
